貯湯タンクの洗浄

１年に１回程度、発電ユニット内の貯湯タンクを洗浄してください。
安全のため、この手順の前に「安全上のご注意」をお読みください。

機器のお手入れには、手袋を着用してください。

この操作の「手順2タンク内水温の冷却」から「手順5水張り」までは、熱源機を使用することはできません。

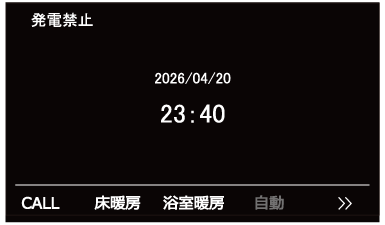

1. 発電禁止

2. タンク内水温の冷却

   やけど防止のために必要な手順です。

   リモコンA リモコンB リモコンC 発電リモコン

   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。



   2. 液晶画面部をタッチする



   3. トップ画面で[メニュー]をタッチする

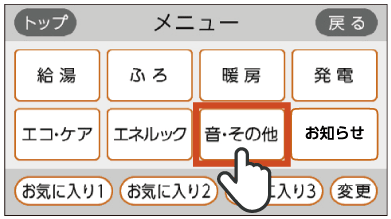

   4. [音・その他]をタッチする

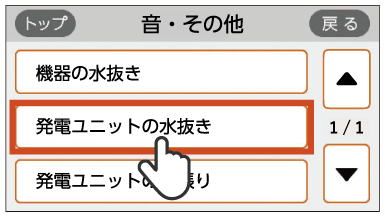

   5. [発電ユニットの水抜き]をタッチする

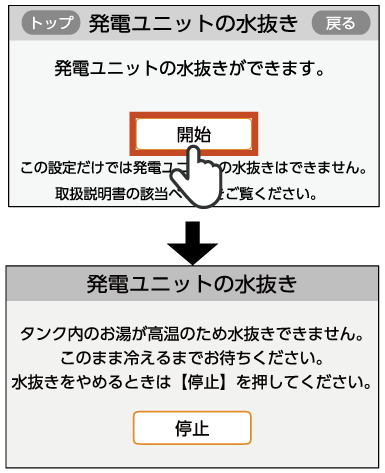

   6. [開始]をタッチする

      タンク内水温の冷却が始まります。
      タンク内水温が低い場合でも約10分間は冷却します。
      タンク内水温が下がると手順2-7に移行します。

      水抜きを停止する場合

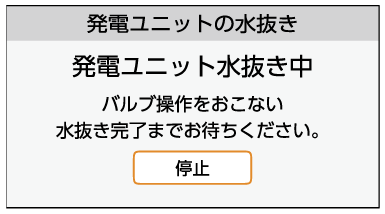

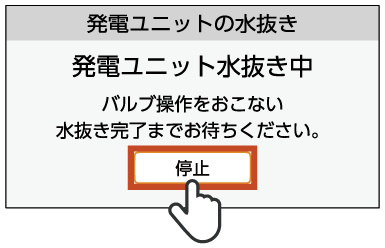

   7. 右画面に変わったことを確認する

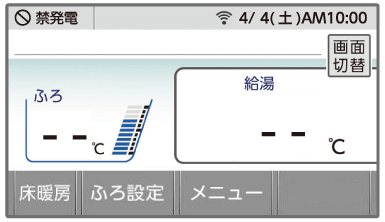

      右画面に変わると、タンク内水温の冷却が完了しています。



   水抜きを停止する場合

   画面に[発電ユニットの水抜き]が表示されている状態であれば水抜きを停止できます。

   1. [停止]をタッチする

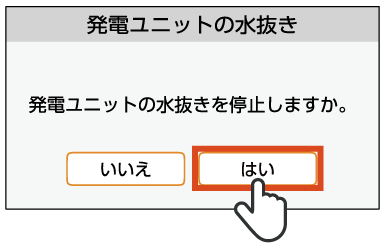

   2. [はい]をタッチする

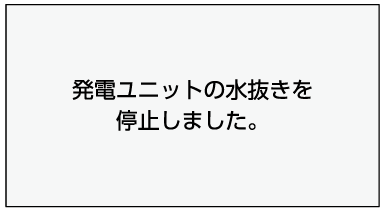

   3. 右画面に変わったことを確認する



   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。



   2. 液晶画面部をタッチする



   3. トップ画面で[メニュー]をタッチする

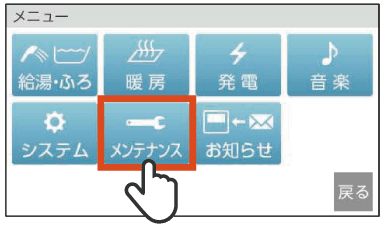

   4. [メンテナンス]をタッチする

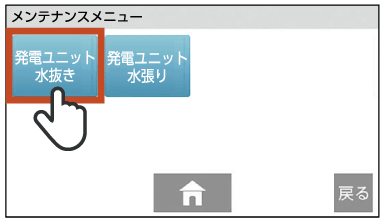

   5. [発電ユニット水抜き]をタッチする

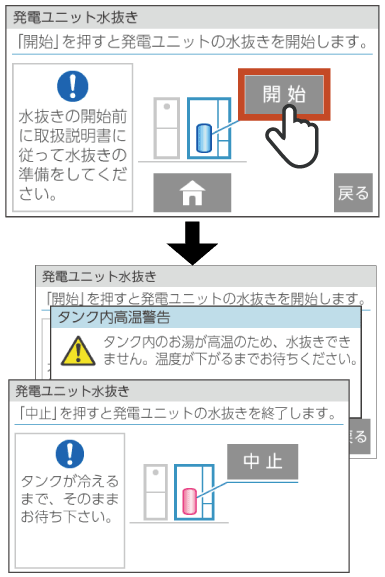

   6. [開始]をタッチする

      タンク内水温の冷却が始まります。
      タンク内水温が低い場合でも約10分間は冷却します。
      タンク内水温が下がると手順2-7に移行します。

      水抜きを停止する場合

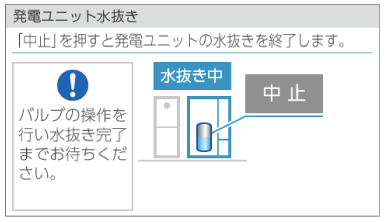

   7. 右画面に変わったことを確認する

      右画面に変わると、タンク内水温の冷却が完了しています。

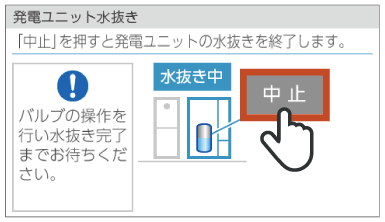

   水抜きを停止する場合

   画面に[発電ユニットの水抜き]が表示されている状態であれば水抜きを停止できます。

   1. [中止]をタッチする



   2. トップ画面に移行したことを確認する



   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。

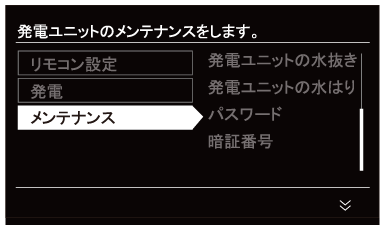

   2. またはで[メンテナンス]を選択し、またはスイッチを押す

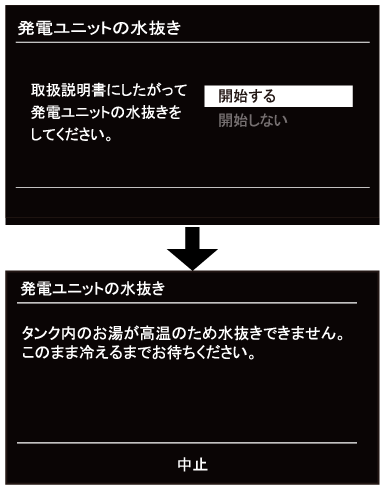

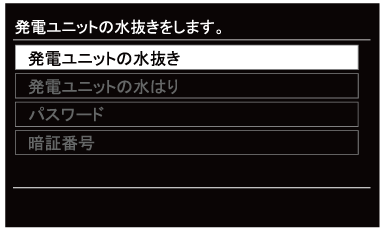

   3. またはで[発電ユニットの水抜き]を選択し、またはスイッチを押す



   4. で[開始する]を選択し、スイッチを押す

      タンク内水温の冷却が始まります。
      タンク内水温が低い場合でも約10分間は冷却します。
      タンク内水温が下がると手順2-5に移行します。

      水抜きを停止する場合

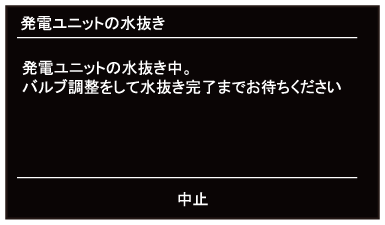

   5. 右画面に変わったことを確認する

      右画面に変わると、タンク内水温の冷却が完了しています。



   水抜きを停止する場合

   画面に[発電ユニットの水抜き]が表示されている状態であれば水抜きを停止できます。

   1. [中止]の下にあるスイッチを押す



   2. [×]の下にあるスイッチ、またはスイッチを押す

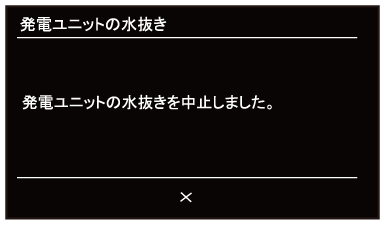

   3. 右画面に変わったことを確認する



   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「ON」にするか、液晶画面部をタッチする



   2. トップ画面で[メニュー]をタッチする



   3. [音・その他]をタッチする



   4. [発電ユニットの水抜き]をタッチする



   5. [開始]をタッチする

      タンク内水温の冷却が始まります。
      タンク内水温が低い場合でも約10分間は冷却します。
      タンク内水温が下がると手順2-6に移行します。

      水抜きを停止する場合



   6. 右画面に変わったことを確認する

      右画面に変わると、タンク内水温の冷却が完了しています。



   水抜きを停止する場合

   画面に[発電ユニットの水抜き]が表示されている状態であれば水抜きを停止できます。

   1. [停止]をタッチする



   2. [はい]をタッチする



   3. 右画面に変わったことを確認する



3. フロントＲ小パネルの取り外し

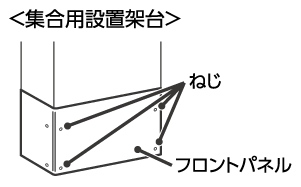

   集合用設置架台を使用している場合は、ねじ（４本）を外し、フロントパネルを外してから作業をしてください。


   1. フロントR小パネル右側面下のねじを外す。
   2. フロントR小パネルを下に数mmスライドさせる。
   3. フロントR小パネルの下端を手前に寄せながら下方向にスライドさせて取り外す。



4. バルブ操作による水抜き

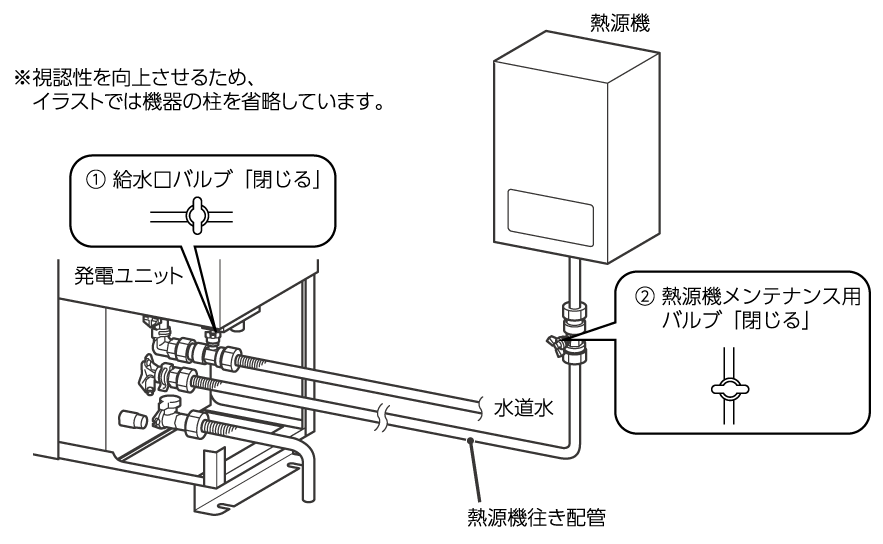

   1. 下記のバルブ操作をする

      1. 発電ユニット右下部の給水口バルブを閉じます。
      2. 熱源機メンテナンス用バルブを閉じます。

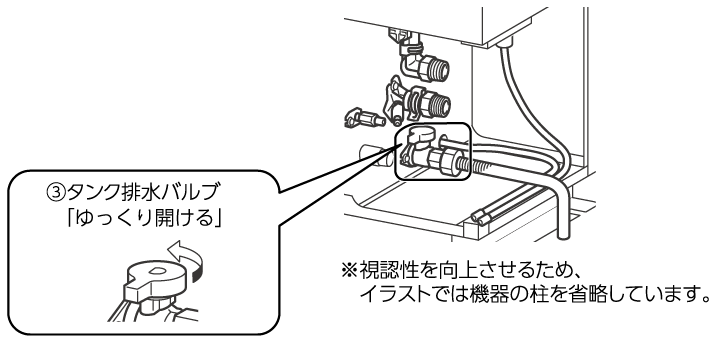

      3. タンク排水バルブをゆっくりと開けます。

   2. リモコンの画面がトップ画面に移行したら、下記の操作をする

      60分経過してもトップ画面に移行しない場合は、[停止]、[中止]、[中止]の下にあるスイッチの何れかをタッチして水抜きを停止し、タンク排水バルブが開いていることを確認して再度手順2-1から実施してください。

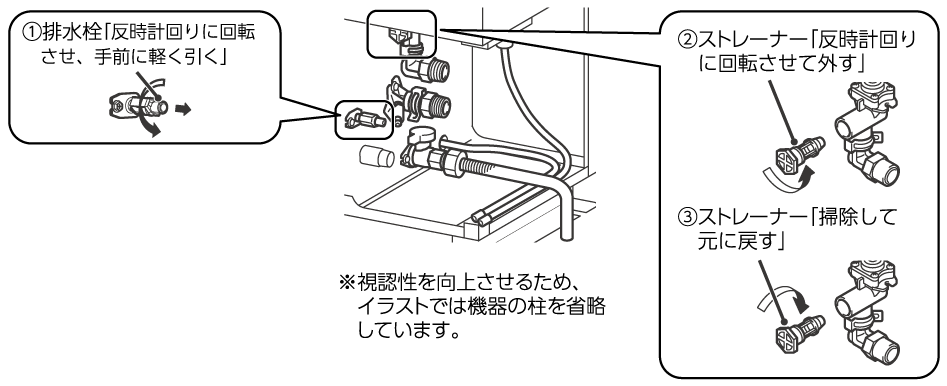

      1. 排水栓を反時計回りに回転させてから手前に軽く引いて開ける。
      2. 給水接続口のストレーナーをマイナスドライバーまたはコイン、スパナ（M12）で反時計回りに回転させて取り外す。
      3. ストレーナの目詰まりを掃除し、元の場所に取り付ける。

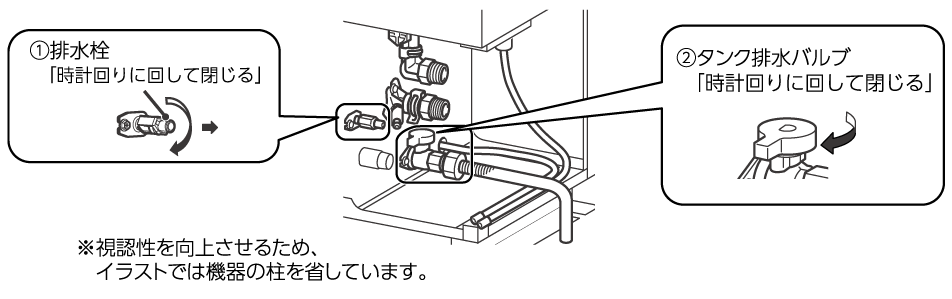

   3. タンク排水バルブに接続された配管から水が出なくなったことを確認したら、下記の操作をする

      1. 排水栓を時計回りに回して閉じます。
      2. タンク排水バルブを時計回りに回して閉じます。


5. 水張り

   リモコンA リモコンB リモコンC 発電リモコン

   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。



   2. 液晶画面部をタッチする



   3. トップ画面で[メニュー]をタッチする



   4. [音・その他]をタッチする

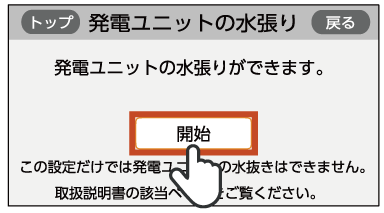

   5. [発電ユニットの水張り]をタッチする



   6. [開始]をタッチする

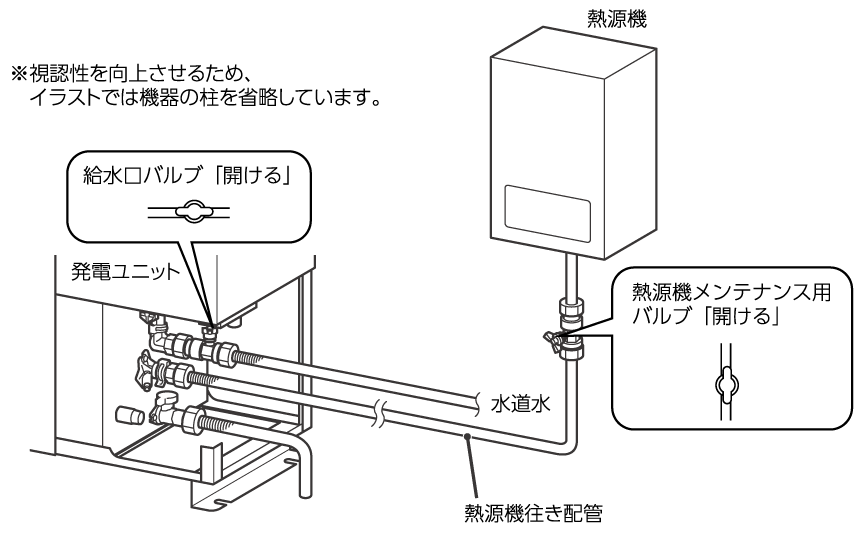

   7. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける

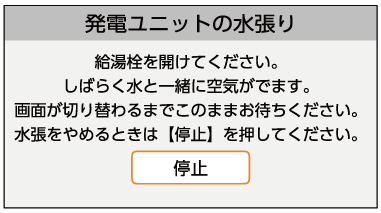

   8. 右画面が表示されたら、屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合

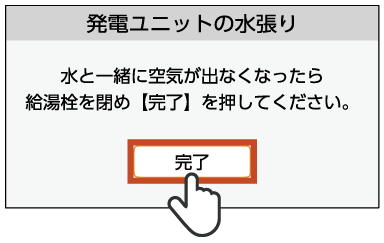

   9. 給湯栓から空気が出なくなったら、給湯栓を閉めて[完了]をタッチする



   水張りを停止する場合

   画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

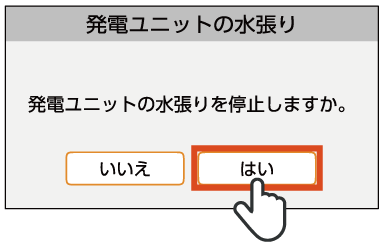

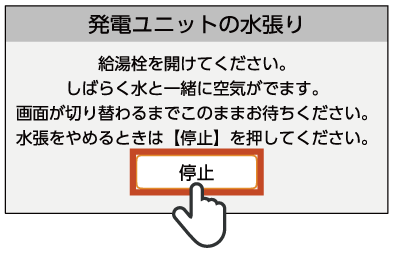

   1. 屋内の給湯栓（給湯蛇口）を閉め、[停止]をタッチする



   2. [はい]をタッチする

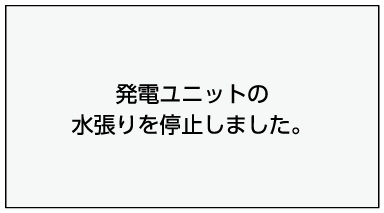

   3. 右画面に変わったことを確認する

      水張りを再開する場合は、手順5-1から実施してください。



   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。



   2. 液晶画面部をタッチする



   3. トップ画面で[メニュー]をタッチする



   4. [メンテナンス]をタッチする

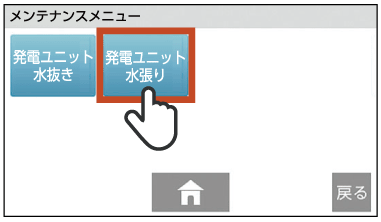

   5. [発電ユニット水張り]をタッチする

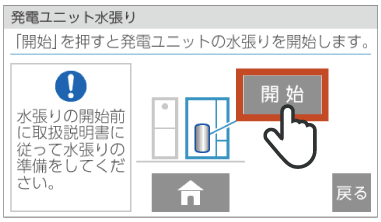

   6. [開始]をタッチする



   7. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける



   8. 屋内の給湯栓（給湯蛇口）を開ける

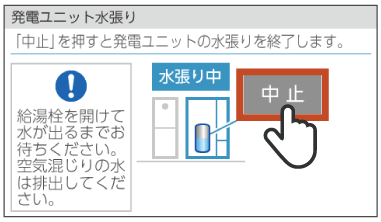

      水張りを停止する場合

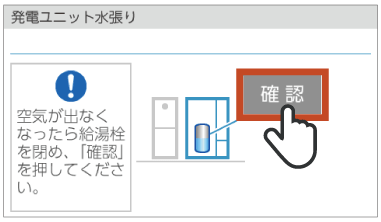

   9. 給湯栓から空気が出なくなったら、給湯栓を閉めて[確認]をタッチする



   水張りを停止する場合

   画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

   屋内の給湯栓（給湯蛇口）を閉め、[中止]をタッチする

   水張りを再開する場合は、手順5-1から実施してください。



   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。



   2. またはで[メンテナンス]を選択し、またはスイッチを押す

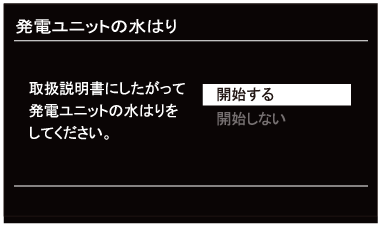

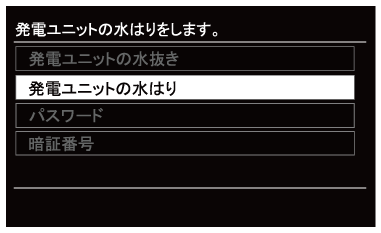

   3. またはで[発電ユニットの水はり]を選択し、またはスイッチを押す



   4. で[開始する]を選択し、スイッチを押す



   5. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける

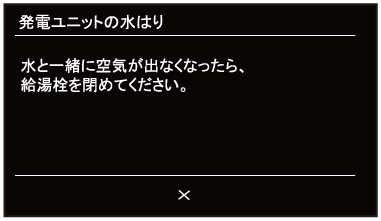

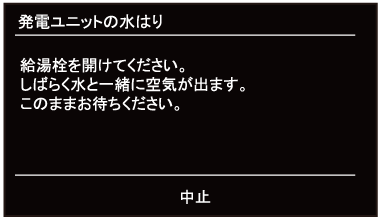

   6. 右画面が表示されたら、屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合



   7. 給湯栓から空気が出なくなったら、給湯栓を閉めてスイッチを押す



   水張りを停止する場合

   画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

   1. 屋内の給湯栓（給湯蛇口）を閉め、[中止]の下にあるスイッチを押す

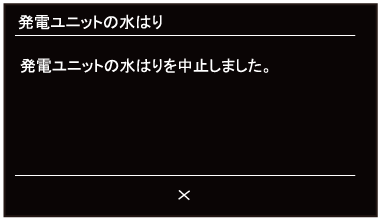

   2. 右画面に変わったことを確認する

      水張りを再開する場合は、手順1-1から実施してください。



   1. []表示を確認し、リモコンの「ON/OFF」スイッチを「ON」にするか、液晶画面部をタッチする



   2. トップ画面で[メニュー]をタッチする



   3. [音・その他]をタッチする



   4. [発電ユニットの水張り]をタッチする



   5. [開始]をタッチする



   6. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける



   7. 右画面が表示されたら、屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合



   8. 給湯栓から空気が出なくなったら、給湯栓を閉めて[完了]をタッチする



   水張りを停止する場合

   画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

   1. 屋内の給湯栓（給湯蛇口）を閉め、[停止]をタッチする



   2. [はい]をタッチする



   3. 右画面に変わったことを確認する

      水張りを再開する場合は、手順5-1から実施してください。



6. フロントＲ小パネルの取り付け

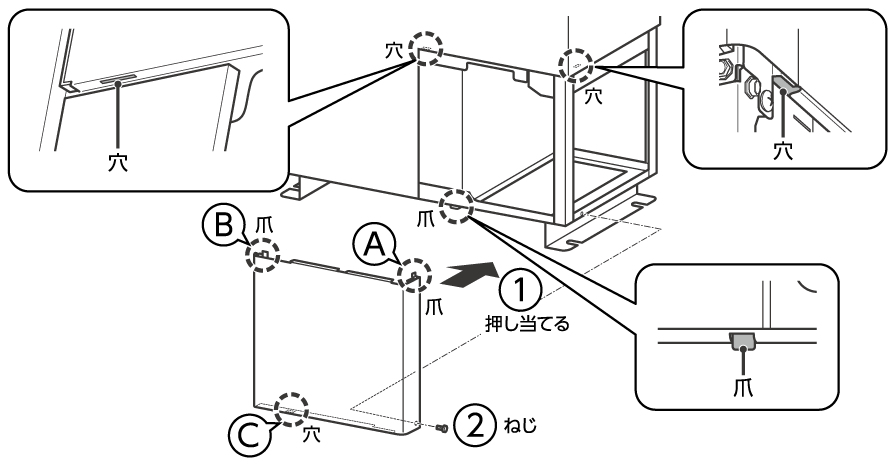

   1. 爪（3箇所）を下図のの順にそれぞれの穴に差し込み、フロントR小パネルを下から持ち上げながら押し当てる。
   2. フロントR小パネル右側面下のねじを取り付ける。
   爪（3箇所）がそれぞれの穴に差し込まれていることを確認してください。



   集合用設置架台を使用している場合は、ねじ（４本）でフロントパネルを取り付けてください。



7. 発電禁止の解除
