エネファーム type S 燃料電池発電ユニット 取扱説明書

断水復旧後の処置方法

断水復旧後は発電する前に水張りが必要です。

停電したときに日時がリセットされている場合は、日時の設定を行ってください。手順はリモコンの取扱説明書を参照してください。

リモコンA リモコンB リモコンC 発電リモコン

  1. 水張り準備

    1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。

    2. 液晶画面部をタッチする

    3. トップ画面で[メニュー]をタッチする

    4. [音・その他]をタッチする

    5. [発電ユニットの水張り]をタッチする

    6. [開始]をタッチする

  2. フロントＲ小パネルの取り外し

    集合用設置架台を使用している場合は、ねじ（４本）を外し、フロントパネルを外してから作業をしてください。

    1. フロントR小パネル右側面下のねじを外す。
    2. フロントR小パネルを下に数mmスライドさせる。
    3. フロントR小パネルの下端を手前に寄せながら下方向にスライドさせて取り外す。

  3. 水張り

    1. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける

    2. 右画面が表示されたら、屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合

    3. 給湯栓から空気が出なくなったら、給湯栓を閉めて[完了]をタッチする

  4. フロントＲ小パネルの取り付け

    1. 爪（3箇所）を下図のの順にそれぞれの穴に差し込み、フロントR小パネルを下から持ち上げながら押し当てる。
    2. フロントR小パネル右側面下のねじを取り付ける。

    爪（3箇所）がそれぞれの穴に差し込まれていることを確認してください。

    集合用設置架台を使用している場合は、ねじ（４本）でフロントパネルを取り付けてください。

水張りを停止する場合

画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

  1. 屋内の給湯栓（給湯蛇口）を閉め、[停止]をタッチする

  2. [はい]をタッチする

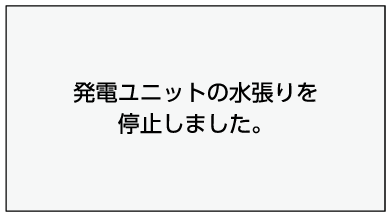

  3. 右画面に変わったことを確認する

    水張りを再開する場合は、手順1-1から実施してください。

  1. 水張り準備

    1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。

    2. 液晶画面部をタッチする

    3. トップ画面で[メニュー]をタッチする

    4. [メンテナンス]をタッチする

    5. [発電ユニット水張り]をタッチする

    6. [開始]をタッチする

  2. フロントＲ小パネルの取り外し

    集合用設置架台を使用している場合は、ねじ（４本）を外し、フロントパネルを外してから作業をしてください。

    1. フロントR小パネル右側面下のねじを外す。
    2. フロントR小パネルを下に数mmスライドさせる。
    3. フロントR小パネルの下端を手前に寄せながら下方向にスライドさせて取り外す。

  3. 水張り

    1. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける

    2. 屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合

    3. 給湯栓から空気が出なくなったら、給湯栓を閉めて[確認]をタッチする

  4. フロントＲ小パネルの取り付け

    1. 爪（3箇所）を下図のの順にそれぞれの穴に差し込み、フロントR小パネルを下から持ち上げながら押し当てる。
    2. フロントR小パネル右側面下のねじを取り付ける。

    爪（3箇所）がそれぞれの穴に差し込まれていることを確認してください。

    集合用設置架台を使用している場合は、ねじ（４本）でフロントパネルを取り付けてください。

水張りを停止する場合

画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

屋内の給湯栓（給湯蛇口）を閉め、[中止]をタッチする

水張りを再開する場合は、手順1-1から実施してください。

  1. 水張り準備

    1. []表示を確認し、リモコンの「ON/OFF」スイッチを「OFF」にする

      「ON/OFF」スイッチ部のLEDランプが消えます。

    2. またはで[メンテナンス]を選択し、またはスイッチを押す

    3. またはで[発電ユニットの水はり]を選択し、またはスイッチを押す

    4. で[開始する]を選択し、スイッチを押す

  2. フロントＲ小パネルの取り外し

    集合用設置架台を使用している場合は、ねじ（４本）を外し、フロントパネルを外してから作業をしてください。

    1. フロントR小パネル右側面下のねじを外す。
    2. フロントR小パネルを下に数mmスライドさせる。
    3. フロントR小パネルの下端を手前に寄せながら下方向にスライドさせて取り外す。

  3. 水張り

    1. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける

    2. 右画面が表示されたら、屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合

    3. 給湯栓から空気が出なくなったら、給湯栓を閉めてスイッチを押す

  4. フロントＲ小パネルの取り付け

    1. 爪（3箇所）を下図のの順にそれぞれの穴に差し込み、フロントR小パネルを下から持ち上げながら押し当てる。
    2. フロントR小パネル右側面下のねじを取り付ける。

    爪（3箇所）がそれぞれの穴に差し込まれていることを確認してください。

    集合用設置架台を使用している場合は、ねじ（４本）でフロントパネルを取り付けてください。

水張りを停止する場合

画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

  1. 屋内の給湯栓（給湯蛇口）を閉め、[中止]の下にあるスイッチを押す

  2. 右画面に変わったことを確認する

    水張りを再開する場合は、手順1-1から実施してください。

  1. 水張り準備

    1. []表示を確認し、リモコンの「ON/OFF」スイッチを「ON」にするまたは、液晶画面部をタッチする

    2. トップ画面で[メニュー]をタッチする

    3. [音・その他]をタッチする

    4. [発電ユニットの水張り]をタッチする

    5. [開始]をタッチする

  2. フロントＲ小パネルの取り外し

    集合用設置架台を使用している場合は、ねじ（４本）を外し、フロントパネルを外してから作業をしてください。

    1. フロントR小パネル右側面下のねじを外す。
    2. フロントR小パネルを下に数mmスライドさせる。
    3. フロントR小パネルの下端を手前に寄せながら下方向にスライドさせて取り外す。

  3. 水張り

    1. 発電ユニットの給水口バルブ・熱源機メンテナンス用バルブを開ける

    2. 熱源機の給湯スイッチを「OFF」にする
      右画面が表示されたら、屋内の給湯栓（給湯蛇口）を開ける

      水張りを停止する場合

    3. 給湯栓から空気が出なくなったら、給湯栓を閉めて[完了]をタッチする

  4. フロントＲ小パネルの取り付け

    1. 爪（3箇所）を下図のの順にそれぞれの穴に差し込み、フロントR小パネルを下から持ち上げながら押し当てる。
    2. フロントR小パネル右側面下のねじを取り付ける。

    爪（3箇所）がそれぞれの穴に差し込まれていることを確認してください。

    集合用設置架台を使用している場合は、ねじ（４本）でフロントパネルを取り付けてください。

水張りを停止する場合

画面に[発電ユニットの水張り]が表示されている状態であれば水張りを停止できます。

  1. 屋内の給湯栓（給湯蛇口）を閉め、[停止]をタッチする

  2. [はい]をタッチする

  3. 右画面に変わったことを確認する

    水張りを再開する場合は、手順1-1から実施してください。
