製品仕様

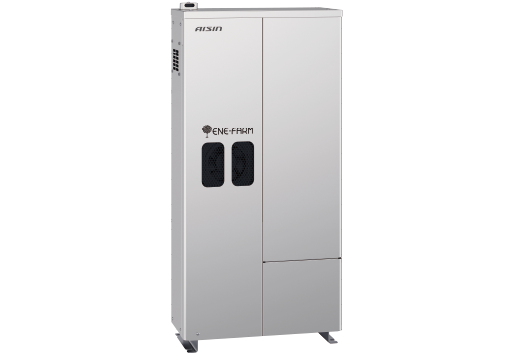

燃料電池ユニット
ラインアップ
| ガス種 | 型式 | 機種 | |
|---|---|---|---|
| 停電時 自立発電モデル |
都市ガス13A/12A | FCCS07C3NJ | FCCS07C3NAJ- |
| LPガス | FCCS07C3PJ | FCCS07C3PAJ- | |
| 停電時 自立発電モデル (太陽光優先仕様) |
都市ガス13A/12A | FCCS07C3NV | FCCS07C3NAJV |
| LPガス | FCCS07C3PV | FCCS07C3PAJV | |
※ 希望小売価格：オープン価格
販売店により取り扱いが異なる場合があります。
詳しくは、販売店またはガス事業者、アイシンへお問い合わせください。
基本仕様
| 燃料 | 都市ガス(13A/12A)/LPガス | ||
|---|---|---|---|
| 仕様 | 停電時自立発電モデル | 停電時自立発電モデル （太陽光優先仕様） |
|
| 型式 | FCCS07C3NJ/FCCS07C3PJ | FCCS07C3NV/FCCS07C3PV | |
| 機種 | FCCS07C3NAJ-/FCCS07C3PAJ- | FCCS07C3NAJV/FCCS07C3PAJV | |
| 燃料電池形式 | 固体酸化物形(SOFC) | ||
| 発電出力 | 50〜700W※1 | ||
| 効率（低位発熱量基準）※2 |
総合効率87% / 総合効率85% 定格発電効率55%※3 / 定格発電効率53% |
||
| 貯湯温度 | 約65℃ | ||
| 貯湯タンク容量 | 25L | ||
| 電気接続方式 | 単相3線式100/200V (50/60Hz) | ||
| ガス消費量（定格運転時）※4 |
1.44kW(HHV)/1.44kW(HHV) 1.30kW(LHV)/1.32kW(LHV) |
||
| 外形寸法 | 高さ1,274×幅600×奥行330mm（突起部含まず） | ||
| 質量(乾燥時/満水時) | 86kg/113kg | ||
| 騒音値(定格運転時) ※5 |
36dB(A) ラジエータファン停止時 39dB(A) ラジエータファン動作時 |
||
| 最大消費電力 |
通常運転時：48W以下/111W以下 凍結防止ヒータ作動時：477W以下/540W以下 |
||
| 太陽光優先モード | なし | あり | |
| 停電時 自立発電機能 |
出力方式 | 100V単相2線式 (50/60Hz) | |
| 出力電圧 | AC101±6V | ||
| 最大出力 | 最大700W | ||
※1 家庭内電力負荷が85W未満のときは発電出力が0Wのアイドリング運転になります。
※2 JISC8841-3 試験方法による低位発熱量基準の値。
※3 都市ガス13A（LNG）を使い約3時間以上安定して定格発電を継続した際の発電効率で、それ以外の定格発電効率は54%（総合効率87%）。
都市ガス13A（国産天然ガス）、12A使用時の定格発電効率は54%（総合効率87%）。
※4 HHV（高位発熱量基準）：燃料ガスを完全に燃焼させた時に生成する水蒸気の凝縮潜熱を発熱量に含めた熱量。
LHV（低位発熱量基準）：燃料ガスを完全に燃焼させた時に生成する水蒸気の凝縮潜熱を差し引いた熱量。
※5 JISC8824 試験方法による無響室における測定値です。運転音は設置環境によっては周囲の騒音や反射を受け変化します。

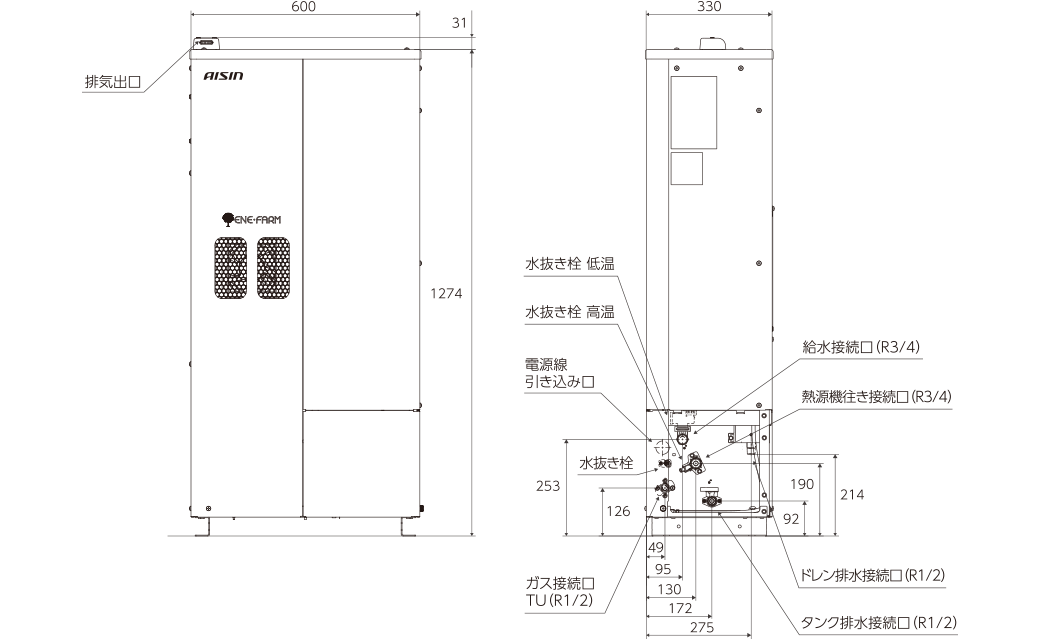

寸法図
別売部品（受注生産品）
-

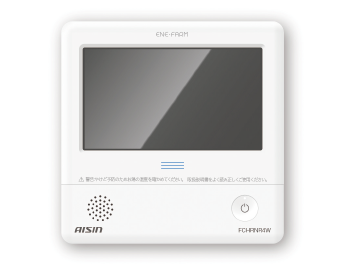

発電リモコン
（無線LAN機能付）FCHRNR4W
-
配管化粧パネル
（側面穴なし）FC07C1UP1A
-
配管化粧パネル
（側面穴あり）FC07C1UP2A
-
配管化粧パネル
（背面穴なし）FC07C1UP3A
-
排気延長用
アダプターFC07C1HEFA
-
集合住宅設置用架台
FC07C2GDYA
-
架台用化粧パネルセット
FC07C1GKPA
-
傾斜設置対応部品
FC07B2KSBA
-
上部固定用金具
FC07B2TBKA
-
スマートコスモ連携CT
（特定ケーブル付）
（Panasonic社製分電盤接続用）FC07C1TCTA
-
スマートコスモ連携CT
（特定ケーブル無し）
（Panasonic社製分電盤接続用）FC07C1CTA
- ※ 2020年10月以降に製造されたスマートコスモ分電盤と接続する場合には不要です。連系相の切り替えを行うことで対応が可能です。
詳しくは販売店へお問い合わせください - ※ 太陽光の発電出力を測定する電力測定ユニットについては、販売店へお問い合わせください。
